Intégré vs Dédié : Comment Fonctionne la Carte Mère Aujourd’hui — Slots, PCIe, M.2 et Comment Choisir

🔧 Pourquoi la Carte Mère Compte Autant

La carte mère, c’est là que tout se branche : processeur, mémoire, stockage, carte graphique, ports USB, réseau et son. Elle ne rend pas l’ordinateur plus rapide à elle seule, mais elle détermine ce que vous pouvez installer, jusqu’où vous pouvez évoluer et combien de temps le PC tiendra avant un gros changement.

Quand quelqu’un demande s’il faut choisir de l’« intégré » ou du « dédié », il cherche en général à répondre à une question plus simple : ai-je besoin d’une carte graphique séparée ou non ? Dans ce guide, vous allez comprendre ce que ces termes veulent dire aujourd’hui, ce qui a changé ces dernières années et comment choisir sans tomber dans les erreurs les plus courantes.

⚖️ Intégré et Dédié : Ce Qu’ils Veulent Dire Aujourd’hui

Intégré (en anglais « onboard ») désigne toute fonction déjà présente sur la carte mère ou dans le processeur : graphique, son, réseau filaire et, sur beaucoup de modèles, Wi-Fi et Bluetooth. Dédié désigne une carte séparée, insérée dans un emplacement, qui fait le même travail avec plus de capacités — la carte graphique en est l’exemple classique.

Il y a des années, certaines cartes mères étaient vendues sans son, sans réseau et sans graphique, et on achetait tout à part. C’est pratiquement terminé. Aujourd’hui, le son et le réseau intégrés équipent presque toutes les cartes mères de PC de bureau, avec une qualité suffisante pour la plupart des gens. En pratique, la question a donc changé :

Vous voulez comprendre ce que traite chaque puce ? Voyez la différence entre CPU et GPU. Et si votre question porte sur le réseau, il y a un guide pour choisir une carte réseau.

🎮 La Partie Graphique Intégrée Dépend du Processeur

Voici le point que la plupart des guides n’expliquent pas : dans les PC actuels, la puce graphique intégrée se trouve dans le processeur, pas sur la carte mère. La carte ne fournit que les sorties (HDMI, DisplayPort). Si le processeur n’a pas de partie graphique, ces sorties n’affichent aucune image — et le PC semble « ne pas démarrer ».

Sur les portables, la logique est similaire : presque tous ont un graphique intégré, et certains ont en plus une carte dédiée qui prend le relais dans les jeux. Je l’explique dans carte graphique dédiée vs intégrée sur portable.

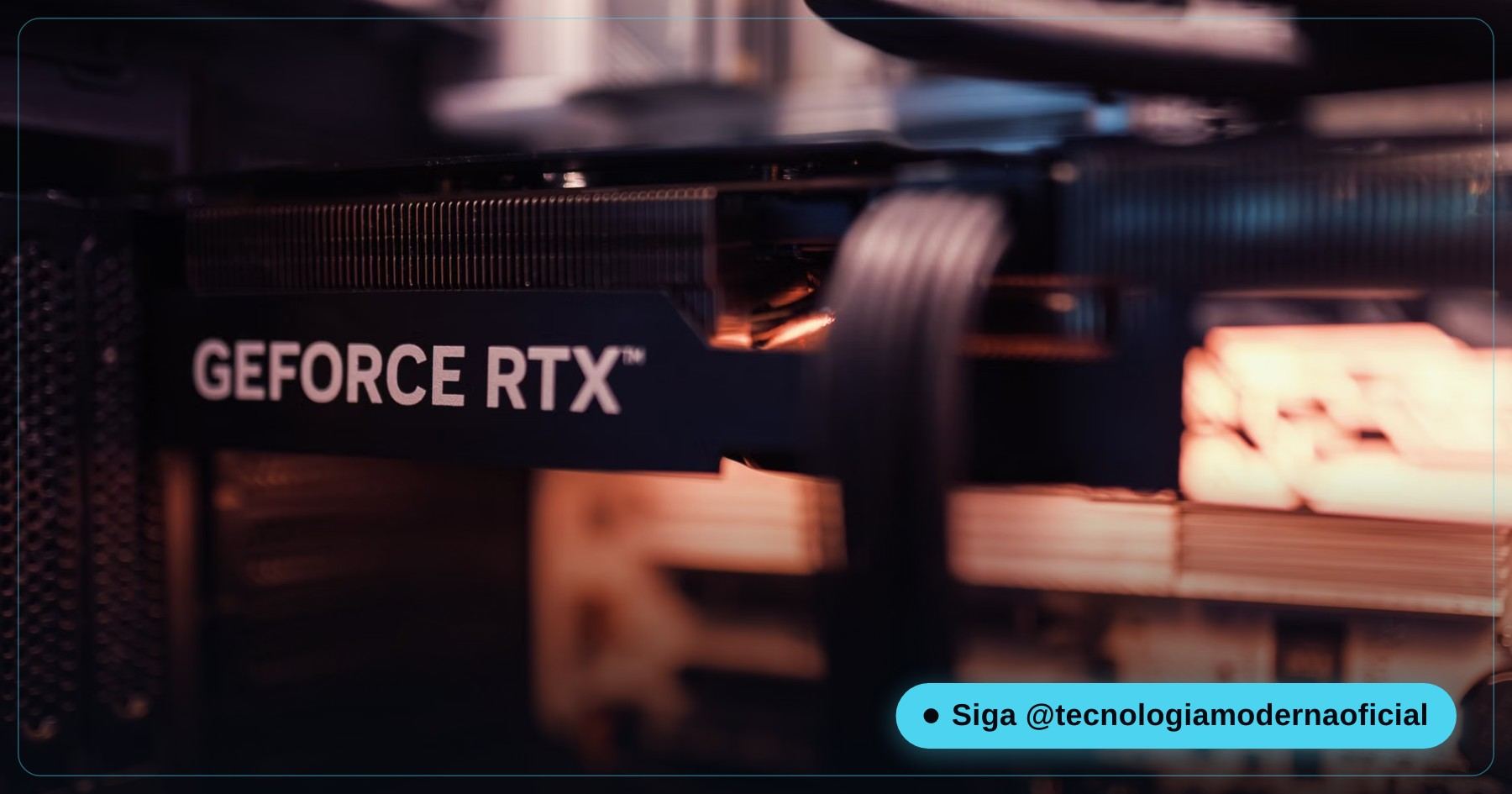

🖥️ Où Brancher l’Écran (et Pourquoi C’est Important)

Si votre PC a une carte graphique dédiée, le câble de l’écran doit aller sur les sorties de la carte graphique — celles situées plus bas, à l’horizontale, à l’arrière du boîtier. Les sorties placées plus haut, à côté des ports USB, sont celles de la carte mère.

• Écran sur la carte mère avec un processeur sans graphique : écran noir, on dirait que le PC ne démarre pas.
• Écran sur la carte mère avec un processeur doté d’un graphique : ça marche, mais les jeux tournent sur le graphique intégré, bien plus faible — et la carte que vous avez payée reste inutilisée.

C’est l’une des erreurs les plus fréquentes chez ceux qui viennent de monter ou d’acheter un PC de jeu. Pour comprendre ce qui distingue un PC gamer d’un PC classique, voyez la différence entre un ordinateur gamer et un ordinateur classique.

🔎 Identifiez Votre Carte Mère en 1 Minute

Ouvrez PowerShell (menu Démarrer → tapez PowerShell) et lancez les commandes ci-dessous. Aucune ne modifie quoi que ce soit : elles affichent seulement des informations.

Dans le résultat de la mémoire, SMBIOSMemoryType indique le type : 24 = DDR3, 26 = DDR4 et 34 = DDR5. La capacité s’affiche en octets (8589934592 = 8 Go). Avec le modèle de la carte en main, cherchez le manuel sur le site du fabricant : il indique la limite de mémoire, les emplacements M.2 et les processeurs compatibles.

Vous préférez une fenêtre aux commandes ? Lancez msinfo32 : l’écran Résumé système affiche le fabricant et le produit de la carte mère (BaseBoard). Pour une radiographie complète, températures comprises, voyez le diagnostic avancé avec HWiNFO.

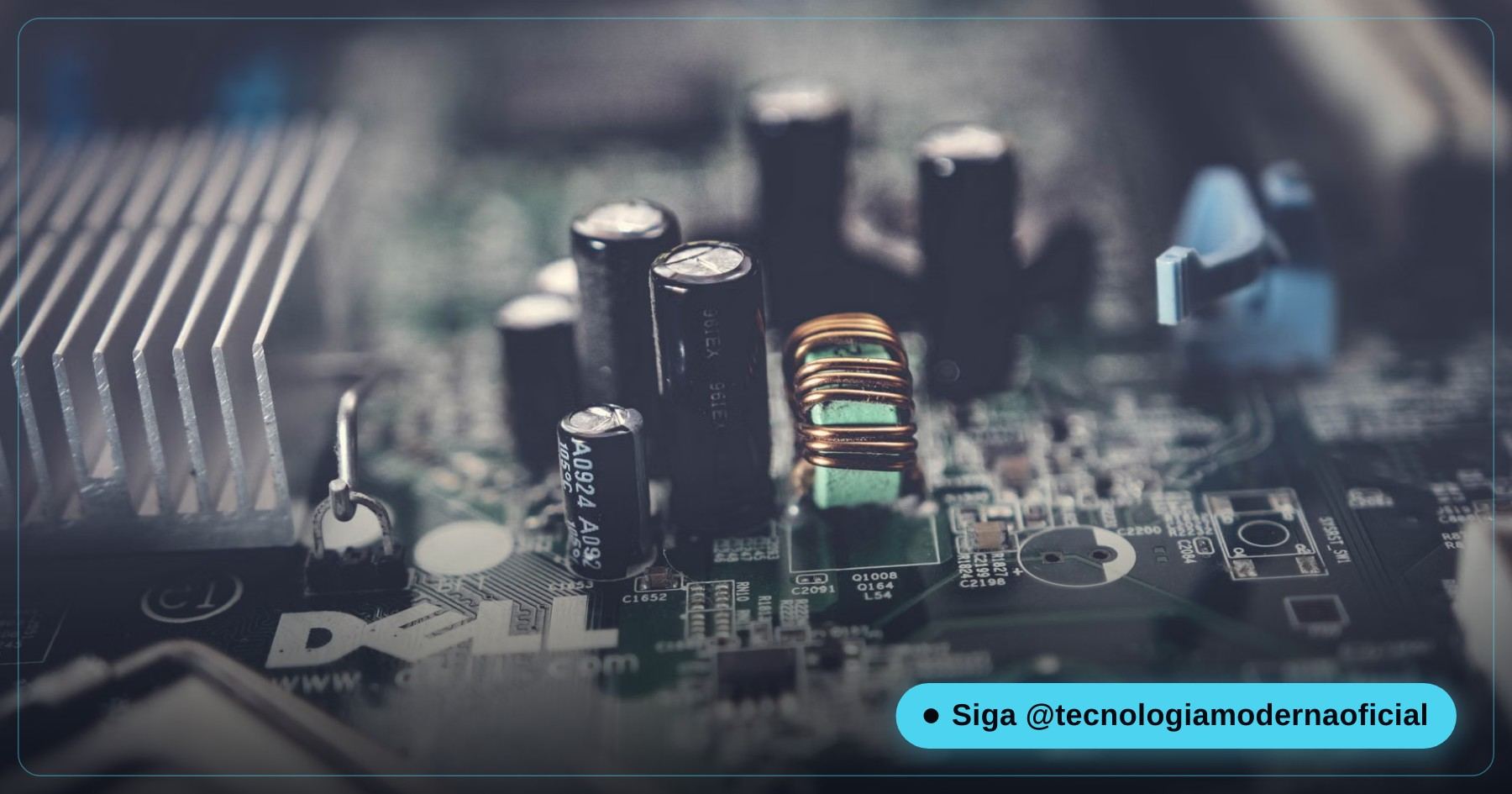

🔌 Emplacements d’Extension : PCIe (et le Vieux PCI)

Le PCIe (PCI Express) est la norme de tous les emplacements d’extension modernes. Il est divisé en lignes (lanes) : un emplacement x16 a 16 lignes et reçoit la carte graphique ; x4 est typique des SSD NVMe ; x1 sert aux cartes réseau, Wi-Fi et d’acquisition. L’ancien emplacement PCI, cité dans les vieux guides, a pratiquement disparu des cartes mères actuelles.

Les générations sont compatibles entre elles : une carte graphique PCIe 4.0 fonctionne dans un emplacement 3.0, simplement limitée au débit le plus bas. En pratique, pour une carte graphique, la différence est en général faible ; pour un SSD NVMe, elle se voit dans les tests de vitesse.

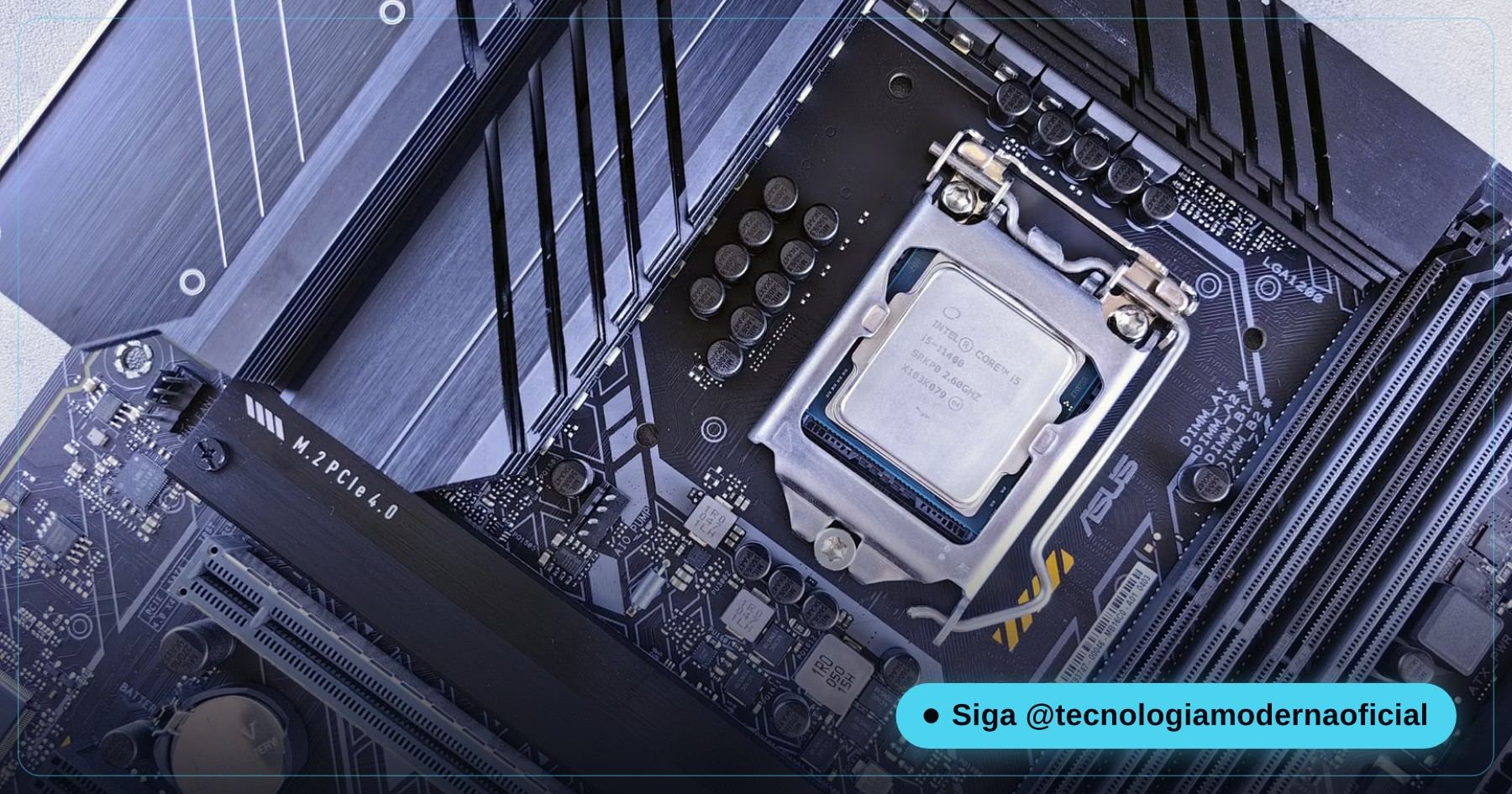

💾 SATA, M.2 SATA et M.2 NVMe : Ce N’est Pas Pareil

Le connecteur M.2 est le même, mais tous les emplacements M.2 n’acceptent pas les deux types : certains ne prennent que le NVMe, d’autres que le SATA. Et sur beaucoup de cartes, utiliser un emplacement M.2 désactive un ou deux ports SATA, car ils partagent les mêmes lignes — c’est dans le manuel, et c’est une cause fréquente de « mon disque dur a disparu » après l’installation d’un SSD.

Pour comprendre les différences en détail, voyez HDD vs SSD vs NVMe et ce qu’est le NVMe. Les NVMe les plus rapides chauffent : voyez quand utiliser un dissipateur sur le NVMe.

🧠 Emplacements Mémoire : DDR4, DDR5 et Dual Channel

Chaque carte mère accepte un seul type de mémoire : DDR4 ou DDR5 (sur les PC plus anciens, DDR3). Elles ont des détrompeurs différents et ne sont pas compatibles — une barrette DDR4 n’entre pas dans un emplacement DDR5. C’est pourquoi passer à une nouvelle plateforme oblige presque toujours à changer aussi la mémoire. J’explique si cela vaut le coup dans DDR4 vs DDR5.

• Dual channel : deux barrettes identiques sont plus performantes qu’une seule de même capacité totale (2 × 8 Go vaut mieux que 1 × 16 Go). Utilisez les emplacements indiqués dans le manuel — sur les cartes à 4 emplacements, en général le 2e et le 4e.
• Capacité maximale : chaque carte a une limite (par ex. 64, 128 ou 192 Go). Vérifiez le manuel avant d’acheter.
• Profil XMP/EXPO : la mémoire sort d’usine à une vitesse plus basse ; le profil XMP (Intel) ou EXPO (AMD), activé dans le BIOS, active la vitesse annoncée sur la barrette.

Si vous vous demandez si votre PC manque de mémoire, voyez comment fonctionne la mémoire vive.

⚡ Bus : Qu’est Devenu le FSB ?

Les anciens guides parlent du FSB (Front Side Bus), le bus qui reliait le processeur à la mémoire en passant par la carte mère. C’était un goulet d’étranglement important — et c’est pour cela qu’il a été abandonné.

C’est pourquoi, aujourd’hui, la vitesse de la mémoire dépend surtout du processeur et du type de mémoire, et celle des cartes et des SSD dépend du PCIe. Si vous avez un PC très ancien et pensez à le moderniser, voyez l’exemple réel de mise à niveau carte mère, mémoire et NVMe.

🏗️ Chipset : Ce Qu’il Détermine

Le chipset est la puce de la carte mère qui gère les connexions supplémentaires : ports USB, SATA et certains emplacements M.2 et PCIe. Deux cartes avec le même socket peuvent avoir des chipsets très différents — et cela change ce que vous pouvez faire.

Chez AMD, les chipsets B et X permettent l’overclocking ; chez Intel, seulement la gamme Z, et uniquement avec les processeurs terminés par K. Pour choisir le processeur qui va avec, voyez le comparatif AMD vs Intel.

🔗 USB, BIOS et Autres Fonctions de la Carte

Les noms de l’USB ont changé plusieurs fois, ce qui embrouille au moment d’acheter :

Toute cette confusion est expliquée dans la confusion des noms USB. En plus des ports, faites attention à :

• BIOS/UEFI : le micrologiciel qui démarre le PC et conserve les réglages. Une mise à jour peut être nécessaire pour accepter des processeurs plus récents — voyez comment mettre à jour le BIOS en toute sécurité.
• Wi-Fi et Bluetooth : les cartes avec « WIFI » dans le nom les intègrent ; les autres ont besoin d’un adaptateur.
• Connecteurs internes : combien de sorties pour ventilateurs et USB en façade votre boîtier va demander.

📐 Format : ATX, Micro-ATX et Mini-ITX

Le format est indépendant des fonctions intégrées : il existe des Mini-ITX avec Wi-Fi et un excellent chipset, et des ATX basiques. Ce qu’il détermine, c’est quel boîtier convient et combien de choses on peut y mettre. Les boîtiers ATX acceptent les cartes plus petites ; l’inverse, non.

📊 Tableau Comparatif : Graphique Intégré vs Carte Dédiée

Vous allez ajouter une carte dédiée ? Vérifiez d’abord que l’alimentation tiendra : comment calculer la puissance de l’alimentation.

🎯 Comment Choisir la Bonne Carte Mère

1. Choisissez d’abord le processeur. Il détermine le socket (par ex. LGA 1700 et LGA 1851 chez Intel ; AM4 et AM5 chez AMD) et la présence d’un graphique intégré.
2. Vérifiez le type de mémoire accepté par la carte (DDR4 ou DDR5) et la capacité maximale.
3. Comptez les emplacements M.2 et repérez ceux en PCIe 4.0 ou 5.0 et ceux qui désactivent des ports SATA.
4. Choisissez le chipset selon vos vrais besoins — le milieu de gamme suffit à la plupart.
5. Vérifiez la taille (ATX, Micro-ATX, Mini-ITX) par rapport au boîtier.
6. Consultez la liste de compatibilité des processeurs sur le site du fabricant — et si le BIOS doit être mis à jour pour reconnaître le vôtre.

Vous voulez voir un montage complet en pratique ? Jetez un œil au guide de montage avec kit carte mère et NVMe.

🚫 Erreurs Courantes au Moment de Choisir

⚠️ Signes Que la Carte Mère Vous Limite

Avec un budget serré, des processeurs de serveur d’occasion peuvent bien se défendre — avec des réserves. Voyez si un processeur Xeon vaut le coup pour un PC domestique.

🛠️ Entretien et Précautions

• Nettoyage : la poussière sur les dissipateurs et les emplacements gêne la ventilation. Utilisez de l’air comprimé tous les 3 à 6 mois, PC débranché.
• Électricité statique : touchez une partie métallique du boîtier avant de manipuler les composants. Comprenez le vrai risque dans électricité statique : réalité ou mythe.
• BIOS : mettez-le à jour seulement pour une raison précise (nouveau processeur, correction de bug) et ne laissez jamais la mise à jour s’interrompre.
• Température des VRM : les dissipateurs près du socket chauffent avec les processeurs puissants ; un boîtier bien ventilé aide.
• Pile CR2032 : si la date et l’heure se réinitialisent toutes seules ou si le BIOS perd ses réglages, changez la pile — c’est bon marché et facile.

🔁 Tableau des Alternatives

📖 Petit Glossaire

FAQ
